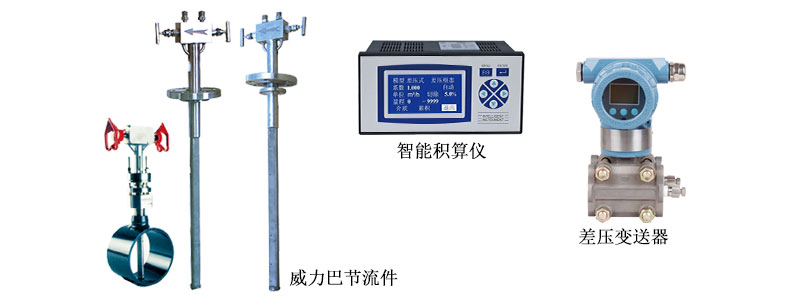

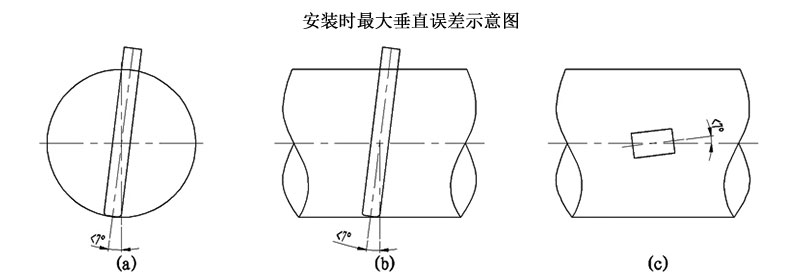

威尔巴流量计适用于气体、液体和蒸汽的高精度流量测量。威力巴是一种差压式、速率平均式流量传感器,通过传感器在流体中所产生的差压进行流量测量。威力巴反映流体真实的流速,其精度达到± 1.0%,重复性达± 0.1%。 ●可测量多种介质,应用范围广泛 ●精度高、量程比大 ●探头取压孔本质防堵 ●测量信号稳定、波动小 ●管道永久压损低 ●独有高强度的子弹头形单片双腔结构 ●安装费用低,基本免维护 ●可以在线安装和检修 1、测量精度: ± 1% 2、重复精度:± 0.1% 3、适用压力: 0~16MPa 4、适用温度:- 50℃~+ 550℃ 5、测量上限: 取决于探头强度测量下限:取决于测量最小差压要求 6、量 程 比: 大于10∶1 7、适用管径: 50mm~5,000mm 圆管、方管(5#探头适用口径DN50-DN150、10#探头适用口径DN150-DN1200、15#探头适用口径DN300-DN5000、) 8、适用介质: 满管、单向流动的、单相的气体、蒸汽和粘度不大于1 0 厘泊的液体,威力巴的使用范围极其广泛,它大量用于各种气体、液体和蒸汽的测量。 自带附件 引压管、连接法兰、导管 可选附件 冷凝器、承插焊闸阀、三阀组、针型截止阀 可选相关商品 压力变送器、温度变送器、流量计积算仪、智能差压变送器 ●要求工艺管道的内径与传感器的设计时一致。 ●插入式匀速管传感器安装时除了高压孔应正对流速方向外,必须保证传感器检测杆与工艺管道的轴线垂直,夹角偏差应小于7°(图a);传感器总压孔中心与管道轴线夹角应小于7°(图b);检测杆沿管道直径方向插入到底部,其角度偏差小于7°(图c)。 ●对于垂直管道传感器可安装在管道水平面沿管道圆周360的任何位置上,高低压引压管应处于同一平面上;当测量液体时,应向下侧倾斜安装;当测量气体时应向上倾斜安装。 ●夹紧传感器的装置应保证不泄露,不松动,不位移。 ●由于传感器是以速度面积法为基础,采用近似积分理论,用较多的点来描述。
|
