多孔孔板(又称平衡流量计)是按国标GB2624在标准孔板和流动调整器的基础上研发的一种新型节流式流量传感器。多孔孔板用于安装在各种扰动的下游,以最短的直管段敷设提供卓越的性能。

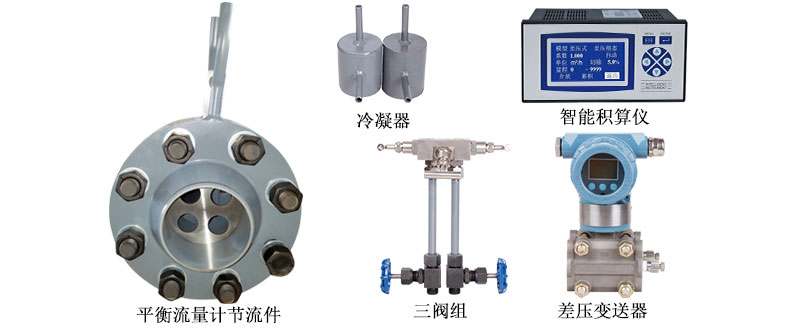

●量程比宽,量程比为10:1 ●可测复杂工况介质 ●直管段要求低,一般为前3D后1D,最小可以小于0.5D。 ●长期稳定性好,整个仪表无可动部件,因此可以长期保持稳定性。 ●可测高温高压介质,工作温度可达850℃,工作压力可达42MPa。 ●可直接替换孔板,很适合全厂能源计量改造中将孔板改为平衡流量计。 ●线性度高、重复性好 ,流场稳定性大大提高,使线性度比标准孔板提升了5~10倍。 1.管径范围: DN15~DN1000(大口径也可以做到) 2.精度: ±0.3%、±0.5%、±1%; 3.直管段要求: 0.5D~2D; 4.永久压损: 孔板的1/3~1/4; 5.量程比: 10:1,合适的工况数据可以做到更宽; 6.重复性: 0.1%; 7.雷诺数范围: Re 200~107; 8.β范围: 0.25~0.9; 9.温度范围: 金属管道能承受的温度,最高可达850℃; 10.压力范围: 金属管道能承受的压力,最高可达42MPa; 11.耐脏污: 特殊的设计和计算; 12.测量双向流:平衡流量计左右完全对称。 1.管道:管径、壁厚、管道材质 2.测量介质 3.介质温度(℃) 4.介质工作压力(MPa):最大压力、正常压力、最小压力 5.介质工作流量:最大流量、正常流量、最小流量 6.流量单位(Nm3/h、m3/h、kg/h) 7.介质粘度(mPa.s) 8.介质密度(kg/m3) 9.函数孔算法:四孔均布、1孔+6孔等同均布、1大孔+6孔均布、1孔+8孔均布、1孔+10孔均布、1孔+12孔均布 自带附件 引压管、连接法兰、螺栓、垫片、测量导管 可选附件 配对法兰及螺栓垫片、冷凝器、承插焊闸阀、三阀组、针形阀、集气器、隔离器、沉降器。 可选相关商品 压力变送器、温度变送器、流量计积算仪、智能差压变送器。 |
